氧化鈣是一種無機(jī)化合物，其化學(xué)類型是CaO，通常被稱為生石灰。物理性質(zhì)為表面白粉，不純?yōu)榛野纂s質(zhì)為淡黃色或灰色，具有吸濕性。

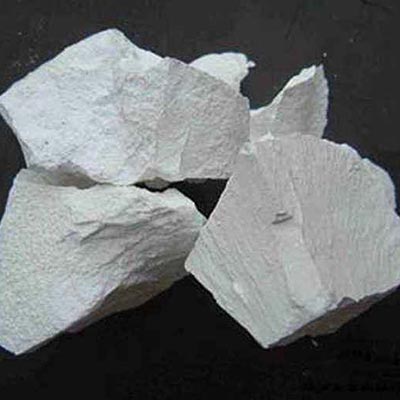

　　氧化鈣為白色或灰色塊狀或顆粒狀。溶于酸、甘油和蔗糖溶液，幾乎不溶于乙醇。相對密度3.32~3.35，熔點(diǎn)2572℃，沸點(diǎn)2850℃，折射率1.838。氧化鈣是一種堿性氧化物，對濕度敏感，容易從空氣中吸收二氧化碳和水。與水反應(yīng)產(chǎn)生氫氧化鈣，產(chǎn)生大量熱量和腐蝕性。

　　將石灰石粗碎至150mm，篩除30~50mm以下的細(xì)渣。無煙煤或焦炭的粒度應(yīng)低于50mm，其中低熔點(diǎn)灰分不宜過多。無煙煤或焦炭的添加量為石灰石的7.5%~8.5%(重量)。定期將篩選出來的石灰石和燃料從窯頂定量加入窯內(nèi)，在900~1200℃煅燒，然后冷卻成品，再在煅燒過程中副產(chǎn)二氧化碳。首先，碳酸鈣與鹽酸反應(yīng)生成氯化鈣，然后加入氨水中和，靜置沉淀，過濾，再加入碳酸氫鈉反應(yīng)產(chǎn)生碳酸鈣沉淀，離心分離脫水，干燥后煅燒，粉碎。篩選出藥用氧化鈣產(chǎn)品。

　　用途

　　1.氧化鈣可作為填充劑，如：作為環(huán)氧膠粘劑的填充劑;

　　2.氧化鈣可用作分析試劑，氣體分析可用作二氧化碳吸收劑、光譜分析試劑、半導(dǎo)體生產(chǎn)中高純試劑的延伸、擴(kuò)散過程、實(shí)驗(yàn)室氨干燥和醇脫水。

　　3.氧化鈣可作為原料，可制造電石、純堿、漂白粉等，也可用于制革、廢水凈化、氫氧化鈣及各種鈣化合物;

　　4.氧化鈣可用作建筑材料。冶金助熔劑、水泥速凝劑、熒光粉助熔劑;

　　5.氧化鈣作為植物油脫色劑、藥物載體、土壤改良劑和鈣肥;

　　6.氧化鈣也可用于耐火材料、干燥劑;

　　7.氧化鈣可配制農(nóng)機(jī)1.2膠和水下環(huán)氧膠粘劑，也可作為與2402樹脂預(yù)反應(yīng)的反應(yīng)劑;
